26 octobre 2006 4 26 /10 /octobre /2006 15:09
L’albatros, définition de la haute fidélité : Ensemble des techniques qui permettent à un système acoustique de reproduire exactement le son reçu par un micro lors d’un enregistrement. L’Albatros est, honnêtement et de l’avis général, l’enceinte qui, au monde, se rapproche le plus de cette définition.

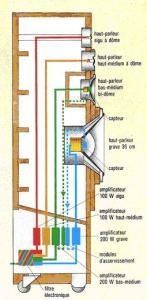

Cette enceinte est un système quadri - amplifié asservi en vitesse et en accélération sur le grave et le bas médium !



Chaque élément de l’enceinte, du tweeter au grave est attaqué directement par un ampli. 100W pour le tweeter DOM4, 100W pour le haut médium DOM13, 200W pour le bas médium constitué par un HP double dôme inversé de 17 Cm qui est équipé d’une sonde qui émet un signal vers un module d’asservissement. Ce dernier modifie instantanément le mouvement du haut-parleur en agissant sur son amplificateur.




Le filtre électronique dirige enfin le signal de graves vers un haut-parleur de très grande dimension (36Cm) et à très haut rendement. Ce haut-parleur est également équipé d’une sonde qui, pour en corriger les mouvements, émet un signal vers le module d’asservissement.

Le haut-parleur de graves est chargé par un très grand volume. L’enceinte mesure en effet 1,50m de haut et 60 cm de profondeur.













Les quatre groupes de diodes électroluminescentes permettent de suivre continuellement la bonne marche des amplificateurs des quatre voies (un amplificateur par voie).

Un groupe de trois diodes par amplificateur : Le vert indique qu’une modulation traverse l’amplificateur, le jaune signifie que l’on est à -3dB et le rouge que l’amplificateur écrête.






Vue des amplificateurs.



















HP :


Grave de 36Cm à cône de 16Kg Réf 36EYA

Bas médium de 17Cm, bi dôme de 2,6Kg Réf BD17A

Haut médium 5,5Cm, 1,7Kg Réf DOM13

Aigu 2,5Cm, 1,4Kg Réf DOM4





Filtre :


Actif : Fréquences de coupure : 180Hz, 1000Hz, 5500Hz


Amplificateurs :

Grave : 200W efficaces
Haut médium : 200W efficaces
Bas médium : 100W efficaces
Aigu : 100W efficaces

Caractéristiques :

Pression impulsionnelle 120 dB

Réponse en fréquence : 30Hz-20000Hz +/- 3dB

Sensibilité -15dB, soit 140mv pour 98dB à 1m +/- 5dB


Dimension et poids :

144 x 45 x 47 et 98Kg.


Merci à Mars pour les images de ses Albatros, qu’il utilise encore aujourd’hui avec un pré-ampli Yamaha C6 d’époque de 1984.



Mars : On peut remercier G.Cabasse d'avoir conçu de tel monstre et d'être arrivé pratiquement à la perfection en matière de reproduction de la musique...
